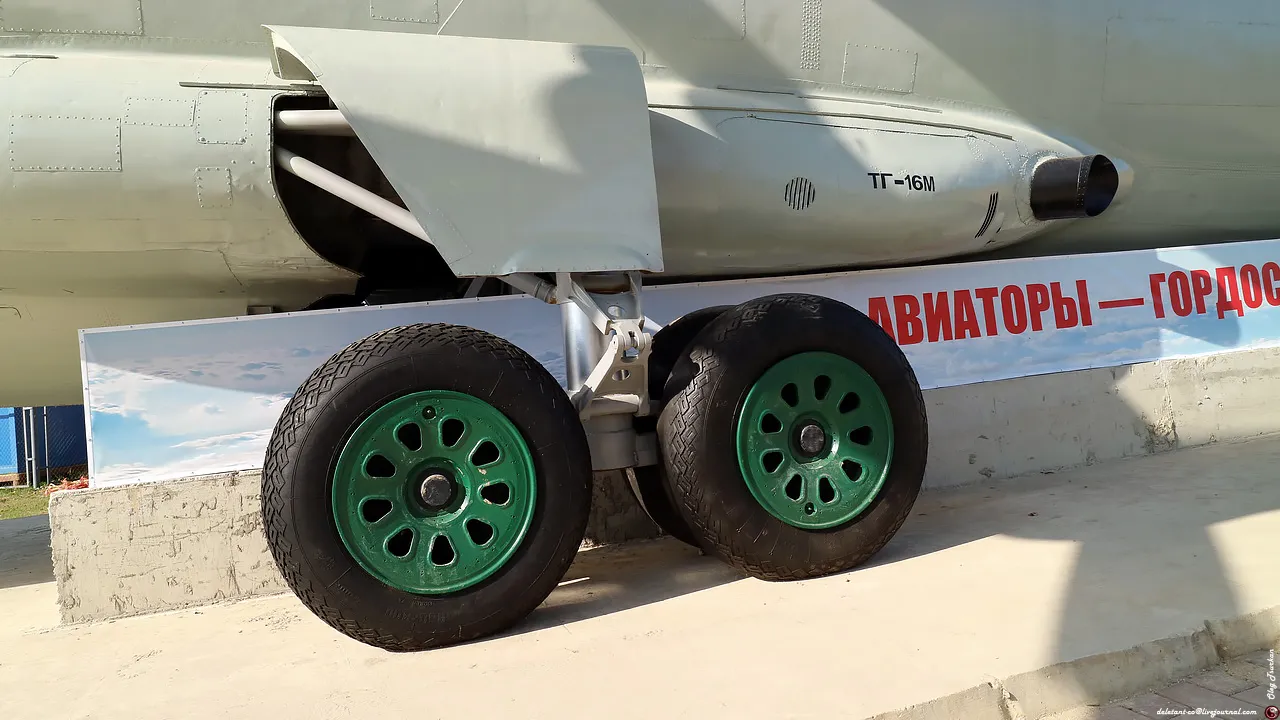

Турбогенераторная установка предназначена для обеспечения запуска газотурбинных двигателей самолетов на аэродромах и питания бортовой сети самолета как во время подготовки к полету, так и в полете. Характеристики Номинальная частота вращения: 31500-33500 ± 500 мин−1 Мощность на клеммах генератора (бортсеть): 18КВт Мощность на клеммах генератора (в режиме запусков АИ-20): 56-60КВт Расход топлива, не более: 120 кг/ч Расход масла - 1,2 л/ч Температура газов за турбиной - 750 Со Длина - 1580 мм. Ширина - 575 мм. Высота - 670 мм. Сухая масса: 190 кг. Применяемые агрегаты: пусковой электродвигатель/генератор - ГС-24АТопливный насос регулятор - ТНР-40М Пусковой топливный насос - НП-9 Масляный насос - Катушка зажигания - КНИ-11Б-Т Свеча - СПН-4-3-Т Датчик давления масла - СД-24А II серия Выключатель центробежный - ВЦ-40 Датчик тахометра - ДТЭ-1
